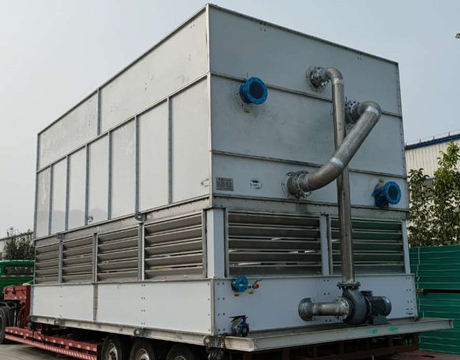

蒸發式空冷器是把氨壓縮機排出的高溫過熱汽態氨冷凝為低溫液態氨，完成氨的相變，滿足食品速凍技術需要的一種換熱設備。該公司蒸發式冷凝器由于長時間循環運行，填料和冷凝盤管上結垢多且厚，導致制冷劑冷凝溫度高，制冷能力下降，影響氨壓縮機的正常運行，速凍食品的生產質量也難以保障。為消除安全隱患，滿足速凍食品生產需求，蒸發式冷凝器的清潔、高效尤為重要，對它進行定期的化學清洗，非常必要。ril河北安來環�？萍加邢薰�司

北京蒸發式冷凝器的組成和工作原理ril河北安來環�？萍加邢薰�司

1.組成蒸發式冷凝器是一種融合了空冷式、水冷式和冷卻塔的緊湊式換熱器。它主要由塔體、軸流風機、循環水泵、循環水箱、冷凝盤管，填料等組成。蒸發式冷凝器有安裝填料、不安裝填料兩種類型。ril河北安來環�？萍加邢薰�司

2.工作原理蒸發式冷凝器冷凝盤管內為氨制冷劑，氨制冷劑靠盤管外噴淋水的蒸發帶走熱量而被冷凝。它的工作流程是:壓縮機排出的高溫過熱汽態氨制冷劑從上部進入冷凝盤管內，循環水箱中的冷卻水由循環水泵送*填料上部的噴淋裝置中，由噴嘴將水均勻地噴淋到填料上，水經填料，降溫后，再噴淋到冷凝盤管表面上，這時盤管內的高溫過熱汽態制冷劑與盤管外的水和空氣進行熱交換，即管內的制冷劑冷凝放熱，由汽態逐漸被ril河北安來環保科技有限公司

冷凝為液態;管外冷卻水蒸發吸熱，部分噴淋水變成水蒸汽;水蒸汽經收水器時，水分被回收，而濕空氣被排到設備外;同時，在軸流風機的強制吸風作用下，冷凝盤管間隙內形成負壓，強化了噴淋水的蒸發，提高了機組的換熱效果;未蒸發的水在下落過程中被空氣冷卻，并均勻下落到循環水箱中，循環使用。進水閥自動補充循環水箱內的冷卻水，并保持一定水位，保證水循環的正常運行。ril河北安來環�？萍加邢薰�司

ril河北安來環保科技有限公司

從北京蒸發式空冷器的工作原理可以看出:循環冷卻水噴淋到填料上，形成水滴或水膜，此時空氣由下向上與其逆向流動，冷卻水在與空氣對流接觸進行熱交換過程中，會失去一部分游離的CO2氣體;由于CO2的逸出，使水中的碳酸氫鈣容易轉化為碳酸鈣垢沉積在填料上[2];冷凝盤管內是高溫過熱汽態氨，盤管外壁溫度很高，冷卻水噴淋在盤管上，強烈蒸發濃縮，生成水垢，沉積在盤管外壁上;另外，由于水中溶解氧的存在，冷凝盤管外壁和管道內表面會氧化腐蝕，生成鐵銹。考察該冷凝器結垢狀況，可以看到填料和冷凝盤管外壁上結垢嚴重，循環水管道內壁也有水垢和銹垢存在。經采集垢樣分析化驗證實，其主要成分是碳酸鈣和少量鐵的氧化物，即鐵銹。ril河北安來環保科技有限公司

3.待洗冷凝器結垢情況該公司地處市區，循環冷卻水主要使用自來水。從蒸發式冷凝器的工作原理可以看出:循環冷卻水噴淋到填料上，形成水滴或水膜，此時空氣由下向上與其逆向流動，冷卻水在與空氣對流接觸進行熱交換過程中，會失去一部分游離的CO2氣體;由于CO2的逸出，使水中的碳酸氫鈣容易轉化為碳酸鈣垢沉積在填料上[2];冷凝盤管內是高溫過熱汽態氨，盤管外壁溫度很高，冷卻水噴淋在盤管上，強烈蒸發濃縮，生成水垢，沉積在盤管外壁上;另外，由于水中溶解氧的存在，冷凝盤管外壁和管道內表面會氧化腐蝕，生成鐵銹。考察該冷凝器結垢狀況，可以看到填料和冷凝盤管外壁上結垢嚴重，循環水管道內壁也有水垢和銹垢存在。經采集垢樣分析化驗證實，其主要成分是碳酸鈣和少量鐵的氧化物，即鐵銹。ril河北安來環保科技有限公司
